BAB 5 PENUTUP

Nama : Rian Yunanto
NPM  : 59414226

5.1 Kesimpulan

Dari materi yang telah diuraikan dalam buku ini, maka penulis dapat menarik beberapa kesimpulan diantaranya :

• Google chart merupakan bagian dari google API (Application Programming Interface), API secara sederhana bisa diartikan sebagai kode program yang merupakan antarmuka atau penghubung antara aplikasi atau web yang kita buat dengan fungsi-fungsi yang dikerjakan. Ada banyak API yang disediakan google salah satunya adalah visualisasi API yang berfungsi untuk membuat grafik maupun chart.

• Visualisasi adalah konversi data ke dalam format visual atau tabel sehingga karakteristik dari data dan relasi diantara item data atau atribut dapat di analisis atau dilaporkan.

• Visualisasi data adalah satu dari yang teknik paling baik dan menarik untuk eksplorasi data.

• Gantt Chart adalah sejenis grafik batang (Bar Chart) yang digunakan untuk menunjukan tugas-tugas pada proyek serta jadwal dan waktu pelaksanaannya, seperti waktu dimulainya tugas tersebut dan juga batas waktu yang digunakan untuk menyelesaikan tugas yang bersangkutan.

• Gauge Chart adalah perangkat yang mengukur jumlah atau kuantitas sesuatu dan menunjukkan jumlah yang diukur. Sebuah grafik yang berisi gambar dari alat ukur dapat menyajikan data yang lebih jelas sehingga penonton yang dapat memahami data sekilas.

• Donut Chart berbentuk grafik lingkaran, grafik donat biasanya digunakan untuk menunjukkan hubungan dari suatu bagian dengan keseluruhan data, dan untuk mengetahui perbandingan suatu data terhadap keseluruhan data, tetapi dapat berisi lebih dari satu rangkaian data.

5.2 Saran

Untuk pengembangan lebih lanjut maka penulis memberikan saran yang sangat bermafaat dan dapat membantu untuk mencapai perkembangan atau perombakan system dan lain lain secara maksimal, yaitu :

• Perlunya pelatihan dan penerapan dengan system visualisasi yang digunakan sehingga kerja sangat cepat dan tepat.

• Perlunya peningkatan visualisasi pada segala kasus sehingga lebih cepat dalam mencapai perkembangan

• Kritik dan saran dari pembaca sangat diharapkan demi kesempurnaan penulisan buku di kemudian hari.

DAFTAR PUSTAKA

• Lentera Kecil. (2012), “Penulisan Daftar Pustaka dari Internet,http://lenterakecil.com/penulisan-daftar-pustaka-dari-internet/ (15 Januari 2017)

• Edraw Visualization Solutions.”Gauge Chart Maker”, https://www.edrawsoft.com/gauge-chart-maker.php (Desember 2016)

• Edraw Visualization Solutions.” How to Create a Doughnut Chart ”, https://www.edrawsoft.com/createdoughnut.php (Desember 2016)

• Google Chart.”Visualization:Gauge”, https://developers.google.com/chart/interactive/docs/gallery/gauge#overview (Desember 2016)

• Google Chart.”Gantt Charts”, https://developers.google.com/chart/interactive/docs/gallery/ganttchart (Desember 2016)

• Google Chart.”Making a Donut Chart”, https://developers.google.com/chart/interactive/docs/gallery/piechart#making-a-donut-chart (Januari 2016)

• Google Chart.”Menyajikan data Anda dalam bagan donat”, https://support.office.com/id-id/article/Menyajikan-data-Anda-dalam-bagan-donat-0ac0efde-34e2-4dc6-9b7f-ac93d1783353#top (8 Januari 2017)

• Infragistics.”Doughnut Chart”, http://www.infragistics.com/samples/silverlight/doughnut-chart/overview (November2016)

• Visually.”Donut Chart”, https://visual.ly/m/donut-charts/ (November 2016)

• Mit.”About Doughnut Charts”, http://www.mit.edu/~mbarker/formula1/f1help/11-ch-c6.htm (November 2016)

• BrainBell.”Area Chart”, http://www.brainbell.com/tutorials/Excel-2007/doughnut-charts.html (Desember 2016)

• Harsanto,Budi. ___, Manajemen Proyek Menggunaan Ms.Project 2010, [pdf], (http://silabus.feb.unila.ac.id/pm/bahan/Manajemen-Proyek-Menggunakan-Ms-Project-2010.pdf.) diakses tanggal januari 2017)

• Jaring.id.” Memanfaatkan Visualisasi Data untuk Memahami Data”, http://jaring.id/handbook/memahami-data/memanfaatkan-visualisasi-data-untuk-memahami-data/ (Januari 2017)

• Excel Easy.”Gauge Chart”, http://www.excel-easy.com/examples/gauge-chart.html (Januari 2017)

• Slide Share.”Penjadwalan Proyek Perangkat Lunak”, http://www.slideshare.net/egijhilan/penjadwalam-proyek-perangkat-lunak (Januari 2017)
Diposkan oleh Nadya Gayatri E di 1/22/2017 12:13:00 AM

BAB 4 Kasus atau Contoh Pemanfaatan Perangkat Lunak

Nama : Rian Yunanto
NPM  : 59414226

4.1 Kasus atau Contoh Pemanfaatan Perangkat Lunak pada Donut Chart

Kegunaan Donut Chart: untuk menggambarkan nilai deret data yang masing-masing diwakili oleh sebuah segmen berbentuk cincin. Donut Chart biasa digunakan untuk visualisasi pada penyajian data statistic, misalnya :

• Mengetuhi rasio jenis kelamin dalam suatu kelompok,
• Prosentase suara partai pada pemilihan umum,
• Komposisi profesi di sebuah tempat

4.2 Kasus atau Contoh Pemanfaatan Perangkat Lunak pada Gantt Chart

PENJADWALAN PROYEK PERANGKAT LUNAK Penjadwalan proyek meliputi kegiatan menetapkan jangka waktu kegiatanproyek yang harus diselesaikan, bahan baku, tenaga kerja serta waktu yangdibutuhkan oleh setiap aktivitas. Pendekatan yang lazim digunakan adalah diagram Gantt Chart. Penjadwalan dibutuhkan untuk membantu:

1. Menunjukkan hubungan tiap kegiatan lainnya dan terhadap keseluruhan proyek.
2. Mengidentifikasikan hubungan yang harus didahulukan di antara kegiatan
3. Menunjukkan perkiraan biaya dan waktu yang realistis untuk tiap kegiatan.
4. Membantu penggunaan tenaga kerja, uang dan sumber daya lainnya dengan cara hal-hal kritis pada proyek

Faktor-faktor yang harus dipertimbangkan dalam membuat jadwal pelaksanaan proyek :

1.  kebutuhan dan fungsi proyek tersebut. Dengan selesainya proyek itu proyek diharapkan dapat dimanfaatkan sesuai dengan waktu yang sudah ditentukan.
2. keterkaitannya dengan proyek berikutnya ataupun kelanjutan dari proyek selanjutnya.
3. alasan social politis lainnya, apabila proyek tersebut milik pemerintah.
4. kondisi alam dan lokasi proyek.
5. keterjangkauan lokasi proyek ditinjau dari fasilitas perhubungannya.
6. ketersediaan dan keterkaitan sumber daya material, peralatan, dan material pelengkap lainnya yang menunjang terwujudnya proyek tersebut.
7. kapasitas atau daya tampung area kerja proyek terhadap sumber daya yang dipergunakan selama operasional pelaksanaan berlangsung.
8. produktivitas sumber daya, peralatan proyek dan tenaga kerja proyek, selama operasional berlangsung dengan referensi dan perhitungan yang memenuhi aturan teknis.
9. cuaca, musim dan gejala alam lainnya.
10. referensi hari kerja efektif

Gantt Chart Gantt chart adalah suatu alat yang bernilai khususnya untuk proyek-proyek dengan jumlah anggota tim yang sedikit, proyek mendekati penyelesaian dan beberapa kendala proyek.

1. Gantt chart secara luas dikenal sebagai alat fundamental dan mudah diterapkan oleh para manajer proyek untuk memungkinkan seseorang melihat dengan mudah waktu dimulai dan selesainya tugas-tugas dan sub- sub tugas dari proyek.
2. Semakin banyak tugas-tugas dalam proyek dan semkin penting urutan antara tugas-tugas maka semakin besar kecenderungan dan keinginan untuk memodifikasi gantt chart.
3. Gantt chart membantu menjawab pertanyaan-pertanyaan “what if” saat melihat kesempatan-kesempatan untuk membuat perubahan terlebih dahulu terhadap kebutuhan.

Contoh Kasus :

Diketahui aktifitas sebuah proyek sebagai berikut :

Dari kasus tersebut diselesaikan dengan menggunakan POM for Windows

Dari table tersebut dapat dilihat waktu yang diperlukan untuk melalui jalur kritis yaitu 19

Dari Gantt Chart tersebut jalur yang berwarna merah adalah jalur kritis, yaitu jalur dengan waktu penyelesaian proyek terlama. Ada dua jalur kritis yaitu A-C-G dan B-E-G

4.3 Kasus atau Contoh Pemanfaatan Perangkat Lunak pada Gauge Chart

Sebuah widget pengukur menggambarkan nilai atribut tertentu atau hitungan fitur sebagai persentase dari nilai target; misalnya, alat ukur mungkin menggambarkan tingkat pengangguran untuk lapisan Amerika Serikat kabupaten dengan informasi sensus. Nilai target dalam hal ini akan menjadi 100. Dalam banyak kasus, alat pengukur lebih informatif ketika nilai puncak digambarkan oleh gauge di bawah atau melebihi nilai ambang batas; misalnya, pengukur yang menggambarkan tingkat bahan bakar mungkin memiliki ambang 10 persen, di mana warna teks grafis dan nilai pengukur akan ditampilkan dalam warna yang berbeda ketika nilai di bawah ambang batas ini. Hal ini berguna untuk menarik perhatian Anda ketika informasi yang digambarkan oleh pengukur mencapai beberapa tingkat kritis. Ketika fitur tunggal berfungsi sebagai sumber data, nilai untuk bidang yang dipilih ditampilkan dalam widget. Jika lebih dari satu fitur yang digunakan, seperti ketika ada beberapa fitur yang dipilih, operasi Ringkasan dilakukan pada nilai bidang. agregat bisa salah satu dari berikut:

• Nilai rata-rata di seluruh fitur
• Maksimum nilai-nilai dari semua fitur
• Minimum dari nilai-nilai dari semua fitur
• Jumlah total nilai dari semua fitur Dalam skenario manajemen darurat, Anda bisa mengkonfigurasi pengukur widget untuk menunjukkan jumlah orang yang harus pindah ke tempat penampungan darurat setelah gempa bumi. Dalam mengukur ini, widget menunjukkan nilai di bawah ambang batas target hijau, yang terjadi ketika ada kurang dari 15.000 orang jumlah (jumlah operasi) di semua lokasi penampungan di daerah itu. widget menampilkan merah jika total meningkat di atas bahwa nilai ambang, yang menyebabkan peringatan muncul. Jumlah maksimum orang yang dapat ditampung dalam semua tempat penampungan adalah 25.000.

Gauge widget dengan nilai target ambang batas

• WebGIS - Dashboard

• Aplikasi berbasis desktop dan browser (web based) untuk memberikan gambaran umum seperti melakukan monitoring, tracking, hingga reporting dari waktu ke waktu. Tampilan Dashboard dapat diatur sesuai kebutuhan. Seperti menampilkannya dalam bentuk Gauge. Serta dapat disajikan di dalam multi layar.

• Gauge chart digunakan untuk membandingkan ukuran yang dicapai dengan target.

BAB 3 PERANGAKAT LUNAK

Nama : Rian Yunanto
NPM : 59414226

3.1 Perangkat Lunak yang Mendukung Gantt Chart
Gantt Chart adalah model tertentu dari bar chart yang menggambarkan ruang lingkup proyek. Gantt chart menunjukkan unsur-unsur proyek, seperti kerja tanggal mulai dan jumlah pekerjaan yang dilakukan pada tanggal saat ini. Ada beberapa cara dan software yang mendukung pembuatan atau dapat menerapkan Gantt Chart, yaitu : Kode HTML, Microsoft Project, Microsoft Excel dll. Dalam buku ini saya akan menjabarkan cara menerapkan Gantt Chart menggunakan Microsoft Project 2007 dan Kode HTML.

3.1.1 1. Microsoft Project 2007 Microsoft Project 2007
merupakan software administrasi proyek yang digunakan untuk melakukan perencanaan, pengelolaan, pengawasan dan pelaporan data dari suatu proyek. Kemudahan penggunaan dan keleluasaan lembar kerja serta cakupan unsur-unsur proyek menjadikan software ini sangat mendukung proses administrasi sebuah proyek. Microsoft Project 2007 memberikan unsur-unsur manajeman proyek yang sempurna dengan memadukan kemudahan penggunaan, kemampuan, dan eksibilitas sehingga penggunanya dapat mengatur proyek secara lebih e sien dan efektif. Anda akan mendapatkan informasi, mengendalikan pekerjaan proyek, jadwal, laporan keuangan, serta mengendalikan kekompakan tim proyek. Anda juga akan lebih produktif dengan mengintegrasikan program-program Microsoft O ffice yang familiar, membuat pelaporan yang kuat, perencanaan yang terkendali dan sarana yang eksibel.

Berikut ini adalah cara pembuatan gantt chart menggunakan Microsoft Project 2007

• Buka Microsoft Project 2007, setelah itu akan tampil halaman awal seperti gambar berikut

• Setelah itu, isikan Task Name, Duration, Start Date, Predesssesors (jikaada) pada kolom yang ada disebelah kiri, secara otomatis Gantt Chart akan terbentuk di area sebelah kanan,seperti gambar berikut.

• Untuk menambahkan Sub Proses, insertkan kolom di proses yang akan ditambahkan sub prosesnya, seperti gambar berikut.

• Setelah itu, tuliskan proses yang ditambahkan pada eld yang kosong kemudian, untuk membuat proses tersebut menjadi subproses, pilih indent, seperti pada gambar berikut,

• ˆ Jika sudah maka akan tampilan Gantt Chart menjadi seperti ini,

• Untuk menambahkan Milestones ,Milestones emphasize important events or accomplishments on projects which take zero duration[1], pertama tambahkan baris dan isikan nama task serta duration di set menjadi 0 day, seperti pada gambar berikut,

Untuk menandai apakah suatu proses telah selesai dilakukan, maka pada kolom (information) pilih Task Information

• Setelah itu, set percent complete menjadi 100%, sebagai berikut,

• • Jika sudah, maka proses tersebut akan memiliki status completed seperti berikut

• Untuk melihat Network Diagram, A network diagram is a schematic display of the logical relationships among, or sequencing of, project activities[1], dari Gantt Chart yang telah dibuat, pilih view >> Network Diagram pada toolbars, Network diagram akan tampil sebagai berikut,

• Gambar yang disilang menunjukan bahwa Task telah completed Gantt Chart telah selesai dibuat dan masih banyak hal yang mungkin perlu di tambahkah untuk membuat Gantt Chart lebih detail, seperti misalnya ResourceUsage, Task Usage, Cost, dsb. dan masih banyak hal yang mungkin perlu di tambahkah untuk membuat Gantt Chart lebih detail,seperti misalnya Resource Usage, Task Usage, Cost, dsb.

3.1.2 Kode HTML

Penerapan Gantt Chart sederhana menggunakan Kode HTML, ketikan kodingan berikut pada notepad+ kemudian save dengan format .html, maka jadilah gantt chart yang diinginkan dan jika kalian ingin melihat contoh lain pembuatan gantt chart silahkan buka google chart.

3.2 Perangkat Lunak yang Mendukung Donut Chart

Donut Charts biasanya digunakan untuk mengetahui perbandingan suatu data terhadap keseluruhan data. Misalnya kita ingin mengetuhi rasio jenis kelamindalam suatu kelompok, prosentase suara partai pada pemilihan umum, komposisi profesi di sebuah tempat dan sebagainya. Ada beberapa cara dan software yang mendukung pembuatan atau dapat menerapkan Donut Chart, yaitu : Edraw Max, Kode HTML, Microsoft Excel. Dalam buku ini saya akan menjabarkan cara menerapkan Donut Chart.

3.2.1 Edraw MAX

Edraw Max adalah software yang paling tepat untuk Anda. Anda dapat membuat berbagai macam diagram yang sesuai dengan kebutuhan Anda. Tidak terbatas pada diagram yang disediakan oleh Microsoft Excel atau aplikasi lain pembuat diagram. Anda dapat membuat berbagai macam diagram yang unikhanya dengan beberapa klik saja. Edraw membantu untuk menyajikan dan mengkomunikasikan data dan informasi secara dinamis. Anda dapat dengan mudah mengumpulkan, arsip, mengatur, menganalisis, memvisualisasikan dan melaporkan data yang rumit dalam waktu singkat. Cobalah untuk membuat gra k donat semenarik donat nyata.

Buat Doughnut Chart dari Template

Template interaktif adalah cara tercepat untuk membuat bagan donat. Donatt gra k yang sangat baik untuk menampilkan titik data sebagai persentase dari keseluruhan. Edraw menawarkan banyak grafik donat template dalam format vektor. Anda dapat membuat jenis berikut gra k donat dengan mudah dalam beberapa menit.

Berikut adalah cara pembuatan donut chart pada edraw max:

• Buka Pie dan Donat Template dari Library Chart. Tarik bentuk dari perpustakaan untuk memulai gra k donat Anda. Bentuk pintar mendukung editing point-and-klik. Editor mudah ini telah otomatis banyak langkah dalam proses charting, sehingga lebih mudah. ˆ
• Pindahkan kursor di atas bentuk dan kemudian tombol mengambang akan ditampilkan. Istirahat kursor untuk menunjukkan menu. Pilih opsi yang sesuai untuk mengedit bentuk

Mengedit Bagan Donat Data

Anda dapat mengedit nilai persentase untuk mengubah bentuk. Artinya, tepat setelah Anda memasukkan nomor baru, bentuk perubahan yang sesuai segmen otomatis.

Dan Doughnut dengan Handle, Anda tidak dapat mengedit nilai persentase

untuk mengubah bentuk. Pilih gra k donat, tarik berlian pegangan

kuning untuk mengubah segmen dan persentase nilai.

Pilih kategori sub bentuk; mengubah gaya tampilan, maka gaya ll baru akan diterapkan. Klik Set Tebal Donat pada menu tindakan gra k, nilai ketebalan dari 10% sampai 100% dari donat.

Ketika Anda menyelesaikan grafik donat di Edraw, Anda dapat mengekspornya ke MS Word, Excel atau PowerPoint dengan satu kali klik. File yang diekspor tetap dapat diedit. Hanya dalam 1 program tunggal, Anda dapat memperoleh donat dalam Ms Word, Excel serta PowerPoint format.

Tekan tombol Ekspor pada Quick Access toolbar, pilih format yang Anda

butuhkan. Lihat ilustrasi di bawah.

Anda juga dapat menyimpannya sebagai le proyek untuk revisi nanti.

Atau, mencetak atau ekspor sebagai html, pdf, svg, png transparan.

3.2.2 Microsoft Office Excel

Menggunakan Microsoft Office Excel 2007, Anda bisa dengan cepat mengubah data Anda menjadi bagan donat, dan lalu gunakan tur pemformatan yang baru untuk membuat bagan donat yang lebih mudah dibaca. Misalnya, dengan menambahkan legenda, label data, dan kotak teks yang menunjukkan berdering setiap bagan donat yang mewakili, Anda bisa dengan cepat memahami data

yang diplot dalam bagan. Pelajari selengkapnya tentang memplot data dalam bagan donat Data yang disusun dalam kolom atau baris hanya pada lembar kerja bisa diplot dalam bagan donat. Sama seperti bagan Pai, bagan donat yang memperlihatkan hubungan  komponen secara keseluruhan, tetapi bagan donat bisa berisi lebih dari satu seri data. Setiap seri data yang Anda plot di sebuah bagan donat menambahkan berdering ke bagan. Seri data pertama ditampilkan di pusat bagan. Karena sifatnya melingkar, bagan donat tidak mudah untuk membaca, terutama ketika mereka menampilkan beberapa seri data. Proporsi cincin dalam dan luar cincin tidak mewakili ukuran data akurat poin data di luar cincin mungkin muncul

lebih besar dari titik data di dalam cincin saat nilai aktual mungkin lebih kecil. Menampilkan nilai atau persentase di label data sangat berguna dalam bagan donat, tetapi jika Anda ingin membandingkan titik data secara berdampingan, Anda harus menggunakan kolom tumpuk atau bagan batang tumpuk sebagai gantinya. Pertimbangkan menggunakan donat bagan saat:

• Anda memiliki satu atau beberapa seri data yang ingin Anda plot.
• Tidak ada nilai yang ingin Anda plot negatif.
• Tidak ada nilai yang ingin Anda plot merupakan nilai nol (0).
• Anda tidak memiliki lebih dari tujuh kategori per seri data.
• Kategori mewakili bagian-bagian dari keseluruhan dalam setiap berdering bagan donat.

Saat Anda membuat bagan donat, Anda bisa memilih salah satu subtipe bagan

donat yang berikut ini:

• Donat Bagan donat menampilkan data berdering, di mana setiap cincin mewakili seri data. Jika persentase yang ditampilkan dalam label data, setiap cincin akan total 100%

• Donat yang diledakkan Hampir sama seperti bagan Pai yang diledakkan, bagan donat meledak tampilan kontribusi setiap nilai terhadap total sementara menekankan nilai individual, tapi mereka bisa berisi lebih dari satu seri data.

Bagan donat meledak dan bagan donat yang tidak tersedia dalam 3D, tapi Anda bisa menggunakan 3D pemformatan untuk memberikan tampilan 3-d 3-seperti bagan ini. Berikut adalah cara pembuatan donut chart pada Microsoft Excel :

1. Blok data yang akan digunakan seperti gambar di bawah:

2. klik insert, group charts, pilih pie chart kemudian pilih Doughnut chart seperti gambar berikut

3. Maka akan muncul hasil Doughnut chart

Mengedit Doughnut chart :

1. Quick tools, digunakan untuk meperpaibiki tampilan gra k dengan cepat. tetapi toolsnya tidak terlalu banyak. caranya yaitu dengan klik doughnut chartmaka akan tiga tools yang muncul

• Chart Element, digunakan untuk memunculkan.menghilangkan element pada grafik.
• Style and colors, digunakan untuk melakukan pengubahan tampilan style dan warna pic chart

• Values and names, digunakan untuk menentukan data yang akan ditampilkan.

2. Design, apabila cara quick tadi belum cukup maka bisa menggunakan design untuk mengubah style doughnut chart dengan lebih lengkap.

• Add Chart Element: digunakan untuk menampilkan element tambahan untuk grafik garis
• Quick layout: digunakan untuk menetukan layout yang sudah dibuat dan kita tinggal memilih.
• Change colors: mengganti warna
• Chart styles: mengubah tampilan grfi k ˆ Switch row colomn : untuk mengganti antara baris dan kolom
• Select data: mengedit data yang sudah dipilih. bisa diganti atau dihilangkan atau ditambah.
• Change chart type : digunakan mengganti grafik yang sesuai dengan data dan keinginan.
• Move chart : memindahkan gra k dari work le satu ke work le yang lain

3. Format, Selain mengubah tampilan bisa menggunakan format untuk memperbaiki style doughnut chart yang sudah terpilih pada design

• Current Selection : memilih tampilan yang mau diedit/diubah.
• Insert Shape : memasukkan shape yang baru
• Shape style : Untuk mengedit shape
• Wordart styles: untuk mempercantik tulisan yang sudah dipilih.
• Arrange: digunakan untuk mengatur posisi grafik
• Size: digunakan untuk mengatur ukur grafik.

3.2.3 Kode HTML

Sebuah gra k donat adalah pie chart dengan lubang di tengah. Anda dapat membuat gra k donat dengan pilihan piehole:

Opsi piehole harus di set ke angka antara 0 dan 1, sesuai dengan rasio jarijari antara lubang dan gra k. Angka antara 0,4 dan 0,6 akan melihat yang terbaik pada kebanyakan gra k. Nilai sama dengan atau lebih besar dari 1 akan diabaikan, dan nilai 0 benar-benar akan menutup piehole Anda.

Anda tidak dapat menggabungkan piehole dan opsi 3D; jika Anda melakukannya, piehole akan diabaikan. Perhatikan bahwa Charts Google mencoba untuk menempatkan label sebagai dekat dengan pusat slice mungkin. Jika Anda memiliki gra k donat dengan hanya satu slice, pusat slice bisa jatuh ke dalam lubang donat. Dalam hal ini, mengubah warna label:

3.3 Perangkat Lunak yang Mendukung Gauge Chart

Sebuah gauge adalah perangkat yang mengukur jumlah atau kuantitas sesuatu dan menunjukkan jumlah yang diukur. Sebuah grfik yang berisi gambar dari alat ukur dapat menyajikan data yang lebih jelas sehingga penonton yang dapat memahami data sekilas. Dengan menampilkan beberapa alat pengukur bersama-sama menunjukkan serangkaian nomor, pengguna dapat menunjukkan tren intuitif. Sebuah grafik yang berisi gambar dari alat ukur dapat menyajikan data yang lebih jelas sehingga penonton yang dapat memahami data sekilas. Dengan menampilkan beberapa alat pengukur bersama-sama menunjukkan serangkaian nomor, pengguna dapat menunjukkan tren intuitif.

Hal ini dapat digunakan secara luas di dashboard, monitor real-time dan laporan dan sebagainya, menampilkan Key Performance Indicator (KPI), indikator kemajuan dan indikator kuantitas. Misalnya, kita bisa menerapkannya untuk menampilkan biaya per akuisisi dalam dashboard manajemen. Bola gauge adalah alat ukur khusus yang digunakan untuk mencerminkan keadaan tunggal dengan menggunakan warna yang telah ditentukan. Sebagai contoh, dapat memantau kondisi keseluruhan tungku sehingga dapat meningkatkan peringatan ketika suhu menjadi terlalu tinggi dengan berubah menjadi warna merah.

Ada beberapa cara dan software yang mendukung pembuatan atau dapat menerapkan Gauge Chart, yaitu : Edraw Max, Kode HTML, Microsoft Excel. Dalam buku ini saya akan menjabarkan cara menerapkan Gauge Chart.

3.3.1 Microsoft Excel

Sebuah mengukur grafik (atau grafik speedometer) menggabungkan grafik Doughnut dan grafik Pie di grafik tunggal. Ini adalah spreadsheet yang terlihat.

Untuk membuat grafik gauge, jalankan langkah-langkah berikut.

1. Pilih rentang H2: I6.

2. Pada tab Insert, di grup Charts, pilih Charts lain, dan pilih Doughnut.

3. Pilih setiap titik data dan klik Pemilihan Format untuk mengubah ll (Solid ll atau ada ll). Di bawah ini sudah dilakukan untuk seri Donut (4 titik data). Untuk seri Pie (3 titik data), mengubah mengisi ke No ll, hitam (sebagian kecil) dan ada ll. Pada tab Format, Anda dapat memilih seri Donut atau seri Pie. Gunakan dan tombol untuk memilih titik data.

4. Pilih seri Donut, klik Selection Format, dan mengubah sudut 270 derajat.

5. Pilih gra k, klik kanan, klik Format Bagan Lokasi dan mengubah ke No ll dan ada garis.

6. Hapus legenda. Hasil:

7. Pilih seri Pie dan mengubah jenis gra k untuk Pie. Perubahan Jenis bagan

8. Pilih seri Pie, klik pilihan Format, dan mengubah sudut 270 derajat dan plot seri pada sumbu sekunder. Hasil. Gra k Pie adalah tidak lebih dari sepotong transparan 75 poin, sepotong hitam 1 poin (jarum) dan sepotong transparan dari 124 poin.

9. Gunakan tombol spin untuk mengubah nilai di I3 sel dari 75 ke 76. The Pie grafi k perubahan sepotong transparan 76 poin, sepotong hitam 1 poin (jarum), dan sepotong transparan 200 - 1 - 76 = 123 poin. Rumus di I5 sel memastikan bahwa 3 iris jumlah hingga 200 poin.

3.3.2 Kode HTML

Saat ini tidak ada cara untuk menentukan judul grafik pengukur yang Anda bisa dengan Charts Google lainnya. Dalam contoh di atas, HTML sederhana digunakan untuk menampilkan judul. Juga, pilihan animation.startup tersedia untuk banyak Charts Google lainnya tidak tersedia untuk Chart Gauge. Jika Anda ingin animasi startup, menggambar gra fik awalnya dengan nilai diatur ke nol, dan kemudian menarik lagi dengan nilai yang Anda inginkan untuk menghidupkan ke. Format Data Setiap nilai numerik ditampilkan sebagai ukuran. Dua format data alternatif yang didukung:

1. Dua kolom. Kolom pertama harus berupa string, dan berisi label gauge. Kolom kedua harus berupa angka, dan mengandung nilai gauge.

2. Setiap jumlah kolom numerik. Label masing-masing alat ukur adalah label kolom.

3.3.3 Edraw Max

Edraw pembuat Gauge Chart dirancang untuk menghasilkan gaya dan profesional grafi k pengukur dari template. Bagi orang-orang yang sudah terbiasa dengan aplikasi Microsoft lainnya, seperti Word atau Excel, antarmuka akan cukup akrab. Cukup drag dan drop simbol, mengimpor data, menerapkan builtin tema yang dirancang, dan secara otomatis berbagi gra k mengukur selesai Anda ke dalam presentasi atau PDF hanya dengan satu kali klik. Untuk membuat gauge chart pada edraw lakukan langkah-langkah berikut ini :

1. Impor Data Dari File

Anda perlu mengikuti hanya beberapa langkah untuk menggambar gra k pengukur efektif dari Edraw. Hanya dengan menarik simbol pengukur built-in dari perpustakaan. Kemudian gunakan tombol cepat untuk memuat data dari leteks atau lembar Excel.

Grafik Indeks di atas menggunakan data sebagai berikut:

Caption, Nama, Nilai

Min Skala, Min, $ 100.000

Max Skala, Max, $ 300.000 Nilai saat ini, Volume Penjualan, $ 156.840

Zona Pertama, Basic, $ 150.000

Zona Kedua, Target, $ 200.000

Zona Ketiga, Membentang, $ 250.000

Zona Keempat, Sempurna

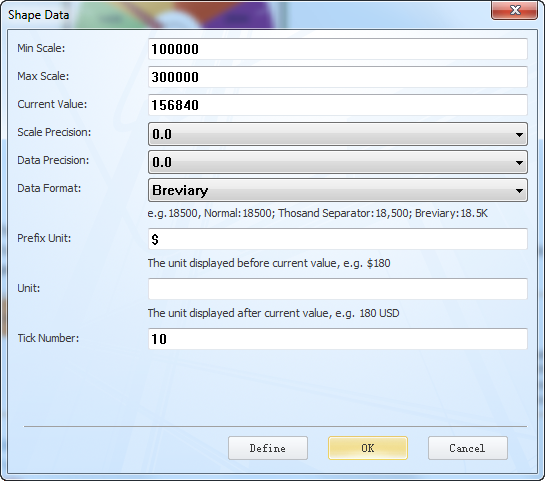

Untuk membuatnya semudah mungkin untuk membuat bagan pertama Anda, mengubah data dan menyimpannya ke le teks. Kemudian gunakan salah satu simbol pengukur gra k dalam perangkat lunak untuk memuat data.

CATATAN: Dalam sumber data, kolom kedua dan ketiga adalah data pengguna.

Anda tidak perlu untuk memasukkan nilai kisaran terakhir karena selalu sama

dengan nilai skala Max.

2. Mengedit Bentuk data

Cara kedua untuk mengatur ukuran data yang memasukkan data melalui menu mengambang. Dengan mengklik Set Item Gauge Data dalam menu mengambang, Anda dapat input Min Skala, Max Skala, Nilai sekarang, dan Anda dapat juga mengatur presisi, unit dan jumlah skala.

Klik Set Rentang Nomor untuk menetapkan jumlah jangkauan. Klik Set Rentang data untuk menetapkan setiap nilai kisaran.

3. Memodifikasi Style

Untuk mengubah warna dan lisensi, Anda dapat mengklik untuk memilih subshapes di chart gauge. Kemudian gunakan menu untuk mengatur.

4. Ekspor Gauge Bagan

Edraw kompatibel dengan kantor MS, mudah untuk berbagi dengan format gra s, le PDF, word, PowerPoint, dokumen Excel dan banyak lagi. Buka menu File, lalu klik item ekspor.

Langkah-langkah untuk Membuat Contoh Gauge Bagan :

Berikut adalah pengguna yang ingin menggambar alat pengukur gra k yang kisaran $ 0-30K harus di RED, yang 30-70K harus ORANGE, dan berbagai 70-200K harus di GREEN. Ketika Melihat ini dalam jumlah penjualan, jika karyawan telah memesan $ 75.000 dari $ 200.000 dollar, mereka berada di jalur yang benar dan jumlah mereka akan Green. Namun, ia mencoba banyak waktu tetapi gagal. Aku bertaruh bahwa Anda dapat memenuhi masalah yang sama, jadi kami akan menunjukkan cara untuk mencapai hasil yang diinginkan..

1. Klik ganda pilihan "pengukur data", mengatur max skala "200", saat ini nilai "75", Unit "K".

2. Menunjukkan legenda di bagian bawah, dan pilih $ 0-30K tombol range di legenda, dan klik warna bar cepat pada bagian bawah halaman gambar untuk mengubah warna jangkauan. Ulangi langkah untuk mengubah sisa dua warna jangkauan.

Pengukur grafik yang memenuhi persyaratan pengguna harus sebagai berikut:
